Excel設計書の作成

Excel設計書の作成

Trinityで作成された設計書をExcelファイルに変換する機能です。このページでは「Excel設計書の作成」に固有の操作手順だけをまとめています。 一般的な設計書の変換については「PDF設計書の作成」も参考にして下さい。

なお変換機能は保守契約を結んでいるユーザー専用の機能になりますので、保守契約を結んでいないユーザーは使用できません。

メニューの「ファイル」→「オプション設定」をクリックします。

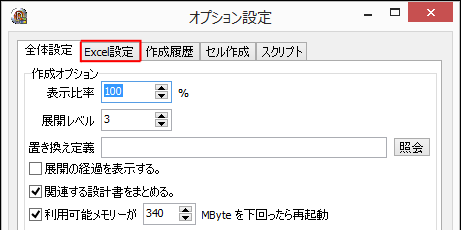

オプション設定に画面が表示されたら[Excel設定]タブをクリックします。

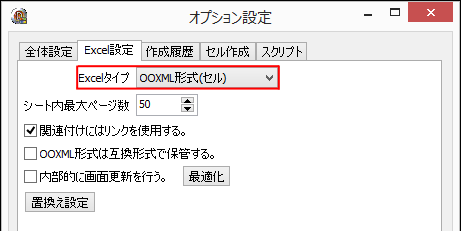

「Excelタイプ」から保管するExcelファイルのタイプを選択します。


最初の3つの形式はCOMを使用して設計書を変換するためExcel本体が必要になります。OOXML形式はCOMを使用しないため高速に変換できますが、環境によっては表示できない場合があるので注意が必要です。

「OOXML 形式(セル)」はグループ設計でエクスポートを行った場合と同じようにセルに値が設定されたブックを作成することができます。内容を変更しやすいという利点はありますが、他のタイプと異なり、設計書の見た目は維持されません。

Excelタイプが「OOXML 形式(セル)」の設計書について、設計書間のリンクを設定することができます。

メニューの「ファイル」→「オプション設定」をクリックします。

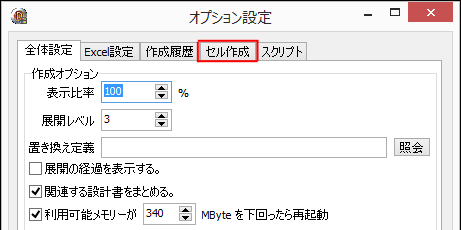

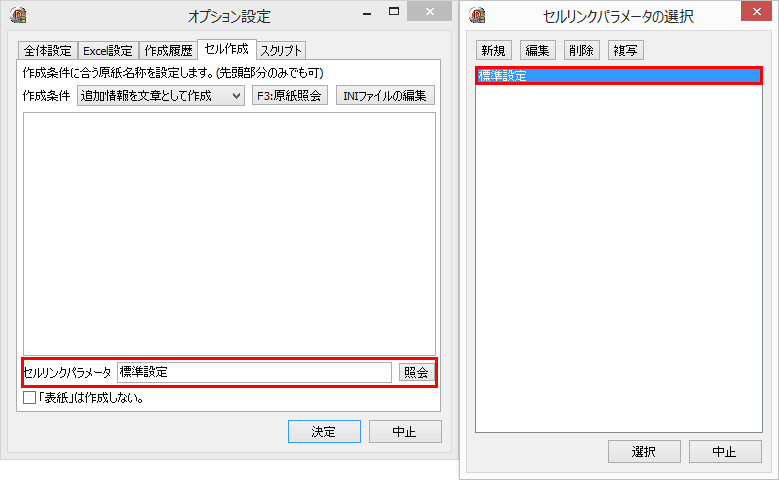

オプション設定に画面が表示されたら[セル作成]タブをクリックします。

[照会]ボタンをクリックして表示される一覧から「セルリンクパラメータ」を選択します。

例えばWindows10などで画面の表示倍率を100%以外に変更している場合、Excelタイプが「OOXML 形式(セル)」の画面レイアウトなどで文字が正しく視認できない場合があります。このような場合にはINIファイルを変更することで正しく視認できるようになります。

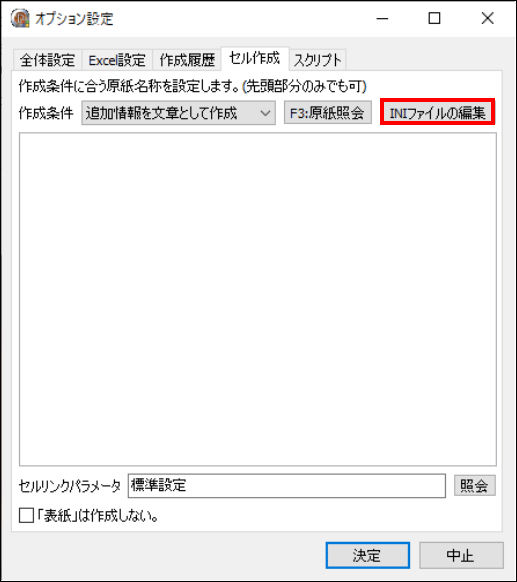

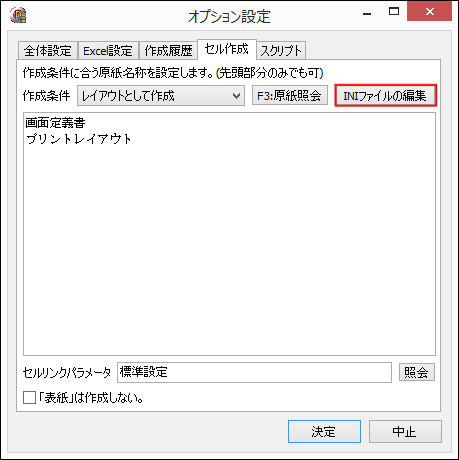

オプション設定の[セル作成]タブを開き、[INIファイルの編集]ボタンをクリックします。

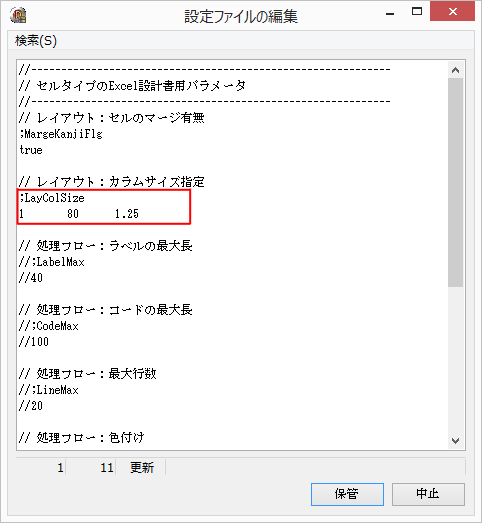

「設定ファイルの編集」画面が表示されますので「;LayColSize」を追記します。なお行頭が「//」の行はコメント行になります。

サンプルコードは以下の通りです。([TAB]はTABに置換えて入力します。)

;LayColSize
1[TAB]80[TAB]1.25
この設定の場合、レイアウトのカラム数が1~80の場合はカラムサイズを1.25倍で作成します。

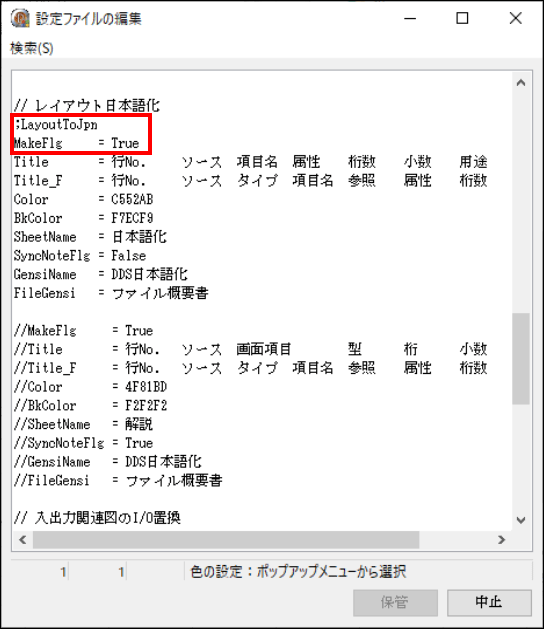

この他にもINIファイルを編集することでセル形式の設計書に関する様々なカスタマイズを行うことができます。詳しくは「マニュアル(設計書作成2)」「Excel設計書の作成」「付録A「ExcelDocParm.INI」について」を参照して下さい。

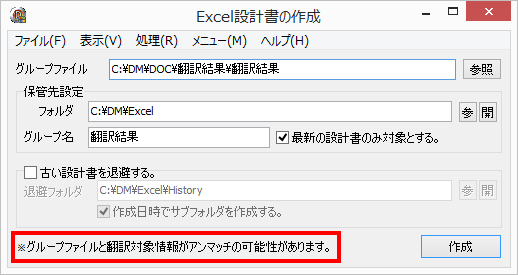

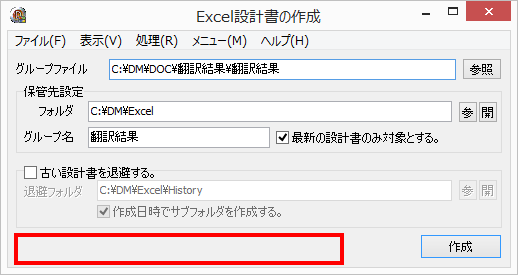

複数の設定を切り替えながら設計書を作成していると「グループファイルと翻訳対象情報がアンマッチの可能性があります。」というメッセージが表示される場合があります。

これは設計書の作成を行おうとしているグループファイルと辞書情報が合っていないため、関連情報や設計書のタイトルなどが正しく取得できないことを警告するメッセージです。

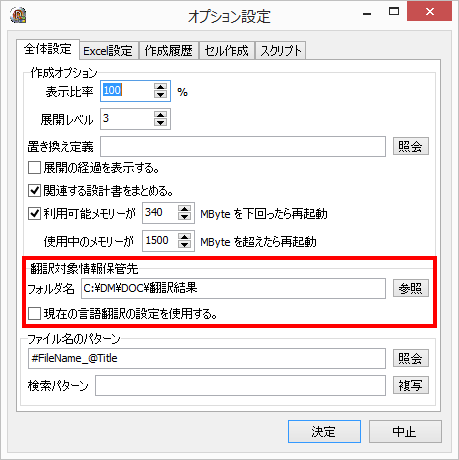

これを解消するには「オプション設定」「翻訳対象情報保管先」に設計書の保管先フォルダを設定します。 なお「現在の言語翻訳の設定を使用する。」のチェックボックスがチェックされていると設定できませんのでチェックは外してください。

オプション設定を閉じてメッセージが消えていればアンマッチは解消されています。
